3-1 第一個3D網頁程式

[info] 小提示：

程式碼連結：我是連結

3D網頁程式將使用PGWeb3D.min.js來介接MapServer所發布的圖資，本章將帶您快速建構一個3D Web圖台。

步驟1. 首先，請新增一個資料夾，接著用記事本或是任一個支援網頁編寫的編譯軟體建立一個html網頁檔放入資料夾內，並命名為index.html。新增的html原始碼大約會如以下所示，接著請複製安裝目錄下的[js]資料夾中的 PGWeb3D.min.js、AsynchronousFileLoaderThread.js、oview.aspx 到新增的網頁資料夾中。

[info] 小提示：

  1. 如有自訂的代理，oview.aspx可不需放置
  2. 如果有使用到最佳解說員或是UI氣泡等功能，需加入 material-icons.css：
    <link href=”https://fonts.googleapis.com/icon?family=Material+Icons” rel=”stylesheet”>

<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
    <head>
        <meta charset="utf-8" />
        <title></title>
    </head>
    <body>
    </body>
</html>
步驟2. 請在<head>裡加上程式碼設定使用PGWeb3D.min.js：
<head>
    <meta charset="utf-8" />
    <title></title>
    <script src=" https://sample.pilotgaea.com.tw/demo/index/src/PGWebJS/13.0/PGWeb3D.min.js"></script>
</head>
步驟3. 在<body>加入一個<div>並設定大小，作為地圖在網頁上顯示的範圍，以及另一個<div>之後會新增按鈕進行操作，並加入一個<script>用來設定地圖的連接與屬性：
<body>
    <div id="MyMap" style="width:100%;height:100%;position:absolute;top:0;left:0;"></div>
    <script></script>
</body>
步驟4. 在<script>裡設定地形圖連接，在此設定一個OpenMapResEvent函式，用來判斷是否有成功開啟地圖，若失敗了則不會繼續讀取後續會增加在程式碼中的新增圖層函式；這裡開始使用了PGWeb3D.min.js的API，詳細的使用方法與參數設定請參閱安裝目錄下 【Document】中的【js3d】：

[warning] 注意事項：

地形圖須先轉檔後，再透過PilotGaea O'View MapServer發佈，此處使用本公司預先轉檔的範例地形圖作為範例，可直接填入後使用。轉檔過程將於後續教學中詳細說明。

var wmts_i, wmts_v, wmts_d, wmts_s;
var mapview = new window.ov.TerrainView("MyMap");
//在使用其他圖層前必須要先讀入地形 其他圖層的新增都會在callback中
mapview.openTerrain({
  url: "http://127.0.0.1:8080",
  identifier: "範例地形圖",
  callback: openMapResEvent,
  urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
});
function openMapResEvent(result) {
  //設定底圖
  mapview.setBaseLayer({
    url: "BING_MAP",
    identifier: "IMAGE",
    urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
  });
  //設定初始位置
  let initialPos = new window.GeoPoint(
    121.2347878442796,
    23.427553934089445,
    465850.0013822634
  );
  let initialV = new window.Geo3DPoint(0, 0, -1);
  let initialUp = new window.Geo3DPoint(0, 1, 0);
  let initialCamera = new window.ov.Camera(initialPos,initialV,initialUp);
  mapview.gotoCamera(initialCamera, false);
}

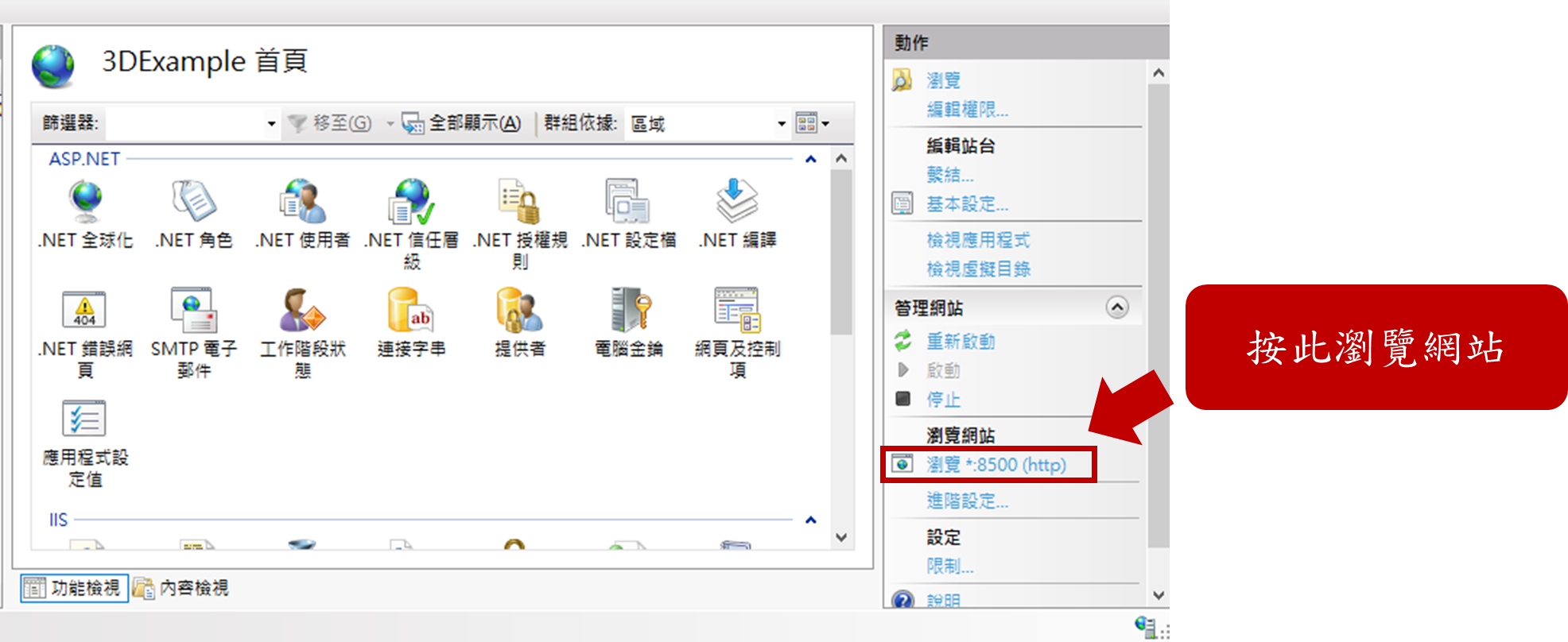

步驟5. 在此已經改用ASP.NET，並不能像2D範例一樣用拖曳的方式，因此請打開Internet Information Services(IIS)管理員，在站台設定好網頁資料夾與port(本範例為8500)後按下瀏覽網站，如下圖所示：

OViewOverview

[warning] 注意事項：

IIS啟動方法請參閱附錄：IIS安裝教學，安裝時請記得勾選安裝ASP.NET插件。

步驟6. 以上步驟皆順利完成後就可以開始新增其他圖層了，新增各種圖層的API的詳細的使用方法與參數設定，皆收錄於安裝目錄下【Document】中的【js3d】。首先是wmts圖層，使用的是addTerrainWMTSOverlay函式，請將程式碼寫入openMapResEvent函式中，此函式後半的function是讓圖層新增時顯示資訊(無論成功或失敗) 與設定變數給圖層：
var wmts_i, wmts_v, wmts_d, wmts_s;
//設定變數給圖層後，能使用變數名稱.goto()方法如model.goto()直接前往圖層作畫位置
var mapview = new window.ov.TerrainView("MyMap");
//在使用其他圖層前必須要先讀入地形 其他圖層的新增都會在callback中
mapview.openTerrain({
  url: "http://127.0.0.1:8080",
  identifier: "範例地形圖",
  callback: openMapResEvent,
  urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
});
function openMapResEvent(result) {
  //設定底圖
  mapview.setBaseLayer({
    url: "BING_MAP",
    identifier: "IMAGE",
    urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
  });
  let initialPos = new window.GeoPoint(
    121.2347878442796,
    23.427553934089445,
    465850.0013822634
  );
  let initialV = new window.Geo3DPoint(0, 0, -1);
  let initialUp = new window.Geo3DPoint(0, 1, 0);
  let initialCamera = new window.ov.Camera(initialPos,initialV,initialUp);
  mapview.gotoCamera(initialCamera, false);
  //新增向量圖層
  mapview.addTerrainWMTSOverlay(
    {
      url: "http://127.0.0.1:8080/wmts",
      identifier: "範例向量圖層",
      layername: "範例向量圖層",
      urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
    },
    function (info) {
      wmts_v = info;
    }
  );
}
步驟7. 現在，您已完成3D Web圖台，您最後的程式碼應如下：

[warning] 注意事項：

此處圖資使用BING Map WMTS服務。如若使用自訂圖層，應會顯示自訂之圖層。

<!DOCTYPE html>
<html lang="en" xmlns="http://www.w3.org/1999/xhtml">
    <head>
        <meta charset="utf-8" />
        <title></title>
        <script src=" https://sample.pilotgaea.com.tw/demo/index/src/PGWebJS/13.0/PGWeb3D.min.js"></script>
        <link rel="stylesheet" type="text/css" href="https://sample.pilotgaea.com.tw/demo/index/src/PGWebJS/13.0/css/PGWeb3D.css" />
    </head>
    <body>
        <div id="MyMap" style="width:100%;height:100%;position:absolute;top:0;left:0;"></div>
        <script>
            var wmts_i, wmts_v, wmts_d, wmts_s;
            //設定變數給圖層後，能使用變數名稱.goto()方法如model.goto()直接前往圖層作畫位置
            var mapview = new window.ov.TerrainView("MyMap");
            //在使用其他圖層前必須要先讀入地形 其他圖層的新增都會在callback中
            mapview.openTerrain({
              url: "http://127.0.0.1:8080",
              identifier: "範例地形圖",
              callback: openMapResEvent,
              urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
            });
            function openMapResEvent(result) {
              //設定底圖
              mapview.setBaseLayer({
                url: "BING_MAP",
                identifier: "IMAGE",
                urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
              });
              let initialPos = new window.GeoPoint(
                121.2347878442796,
                23.427553934089445,
                465850.0013822634
              );
              let initialV = new window.Geo3DPoint(0, 0, -1);
              let initialUp = new window.Geo3DPoint(0, 1, 0);
              let initialCamera = new window.ov.Camera(initialPos,initialV,initialUp);
              mapview.gotoCamera(initialCamera, false);
              //新增向量圖層
              mapview.addTerrainWMTSOverlay(
                {
                  url: "http://127.0.0.1:8080/wmts",
                  identifier: "範例向量圖層",
                  layername: "範例向量圖層",
                  urlTemplate: "https://sample.pilotgaea.com.tw/Oview.aspx?{URL}"
                },
                function (info) {
                  wmts_v = info;
                }
              );
            }
        </script>
    </body>
</html>

Cesium / ArcGIS terrain功能教學

此功能是讓 MapServer 的地形格式發布後，讓 Cesium / ArcGIS 都可以介接對應的地形格式。

[info] 小提示： Cesium 與 ArcGIS 皆有類似於 MapServer的功能，因此可以透過更換 URL 的方式使 ArcGIS / Cesium 介接對應 MapServer 的地形格式。

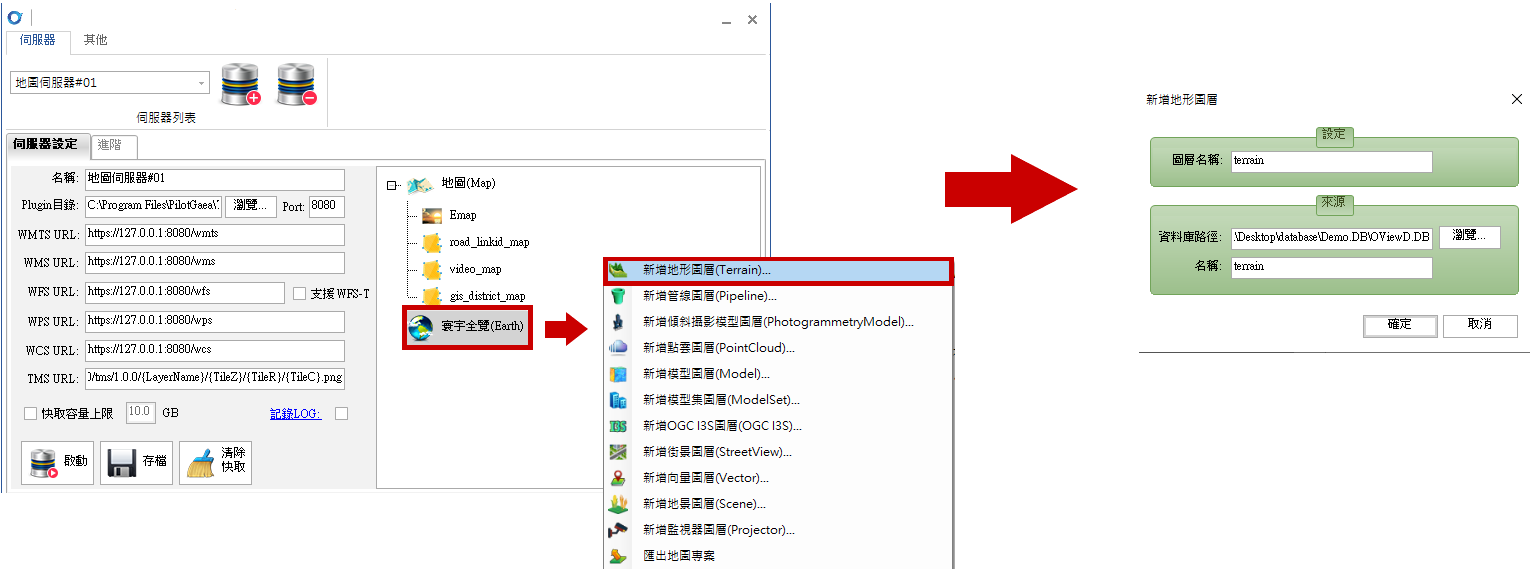

使用 MapServer 發布 Terrain 地形圖層，讓前端圖台可以介接此地形圖層。
MapserverAddTerrainLayer

ArcGIS JS API 可透過ElevationLayer加入，更詳細的資訊可參閱ArcGIS
ArcGIS JS

let elevLyr = new ElevationLayer({
  // Custom elevation service
  url: "https://sampleserver6.arcgisonline.com/arcgis/rest/services/Elevation/MtBaldy_Elevation/ImageServer"
});
// 將URL改為{MapServerUrl}/EsriTerrain/rest/services/{TerrainLayerName}/ImageServer
map.ground.layers.add(elevLyr);

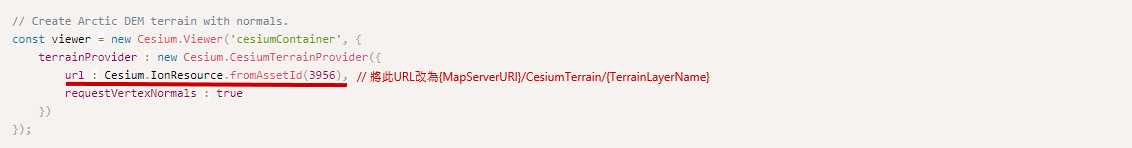

Cesium JS 透過CesiumTerrainProvide加入，更詳細的資訊可參閱Cesium
Cesium JS

// Create Arctic DEM terrain with normals.
const viewer = new Cesium.Viewer('cesiumContainer', {
    terrainProvider : new Cesium.CesiumTerrainProvider({
        url : Cesium.IonResource.fromAssetId(3956), // 將URL改為{MapServerURl}/CesiumTerrain/{TerrainLayerName}
        requestVertexNormals : true
    })
});

將以上URL置換後， ArcGIS / Cesium 便可以介接 MapServer 所發佈的地形格式並使用。
另外 ArcGIS earth 也能介接 MapServer 所發佈的地形格式，其 UI 可以加入地形並且使用 URL 實現，一樣使用 MapServer 的URL：{MapServerUrl}/EsriTerrain/rest/services/{TerrainLayerName}/ImageServer。
