3D圖層轉檔

欲新增3D圖層須先把原始圖資轉換成 MapServer 能使用的DB檔，並將DB檔放入 MapServer 才能供前端圖台使用。

地形圖層

地形圖層用於決定地圖每個地點的高度，在每個DB中都必須先加入一個地形圖層。

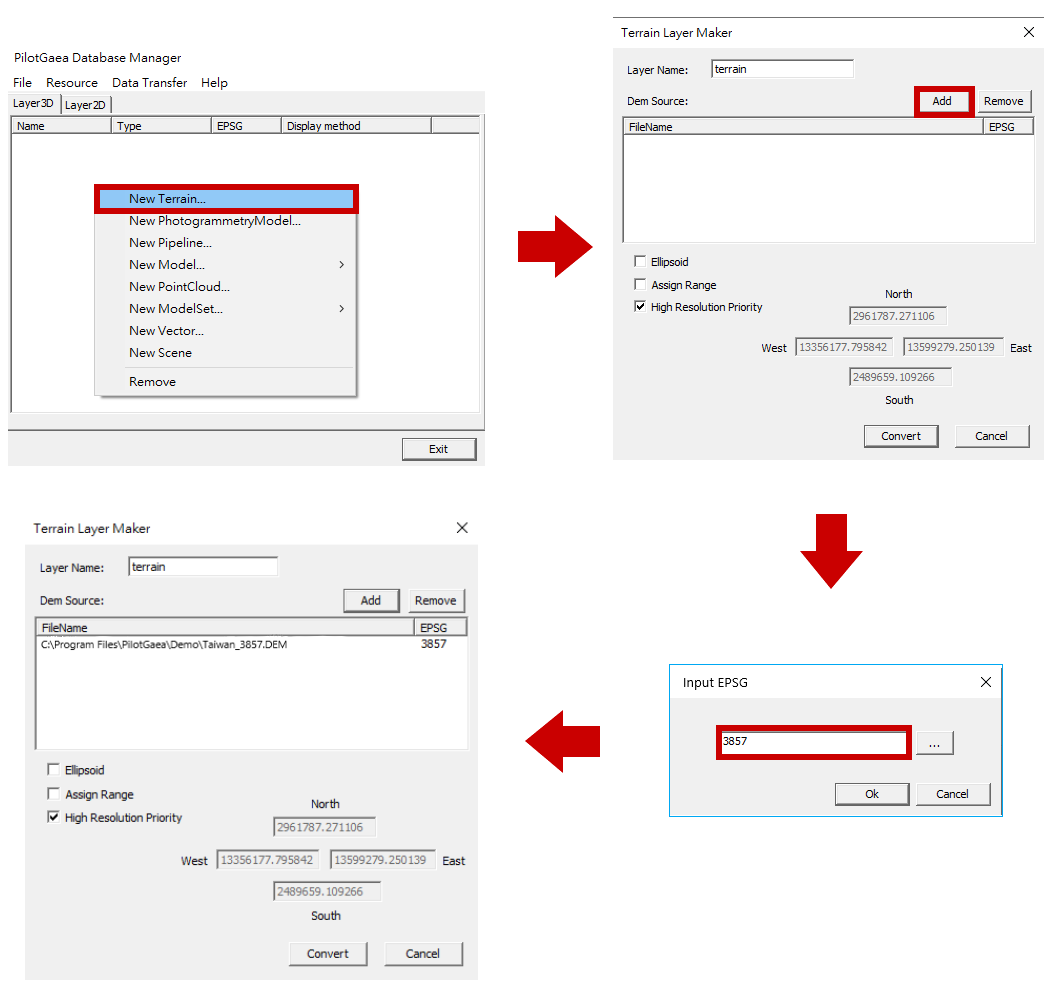

點擊Add後選擇DEM檔案，輸入DEM檔案的EPSG後即成功加入，最後按下OK便新增完成。

新增地形圖層只將DEM檔案路徑寫入DB，所以引用此DB時，需要注意DEM檔是否還存在正確目錄底下。

點擊【OK】，等待完成後，即會出現在列表中。

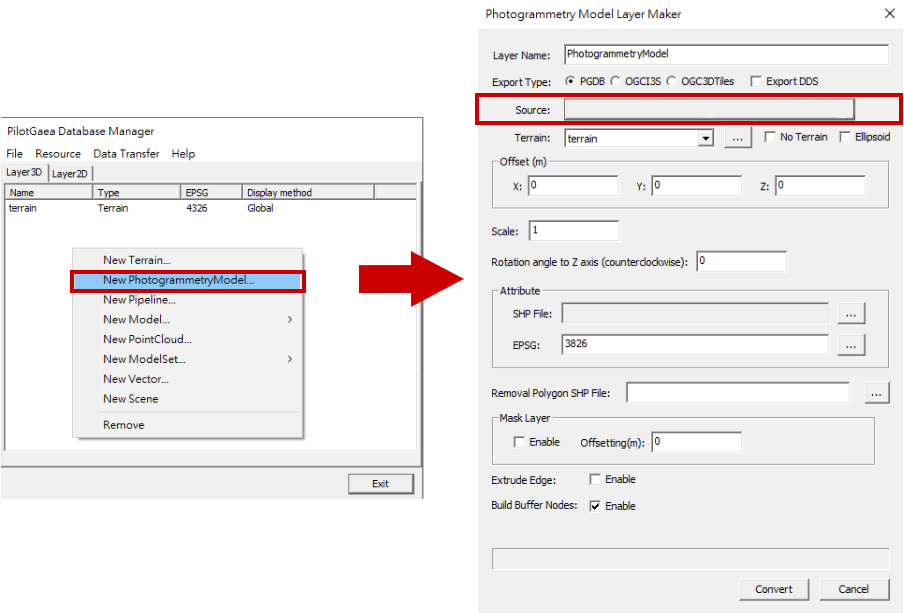

傾斜攝影模型圖層

設定xml所在的資料夾，欲設定屬性的話需要另外給屬性的SHP檔。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇； 如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

點擊【OK】，等待完成後，即會出現在列表中。

模型圖層

[info] 小提示： Model / ModetSet 的轉檔 API 中有 Mesh 選項，Mesh 可以將模型變成圖素，再轉成圖層。
Model / ModelSet 具有單模型轉檔能力，能簡化轉檔的複雜性，轉檔時可以多加利用。
目前支援的模型類型：.x|.dae|.3ds|.ply|.glb|.gltf|.3mf|.stl|.obj|.fgx|.osg|.osgb|.osgt
像glb/gltf這種帶有特殊描述的模型類型將會在轉檔時損失資訊，因此轉出效果會與預期不同，在轉檔時須稍加注意。

MultiModel File

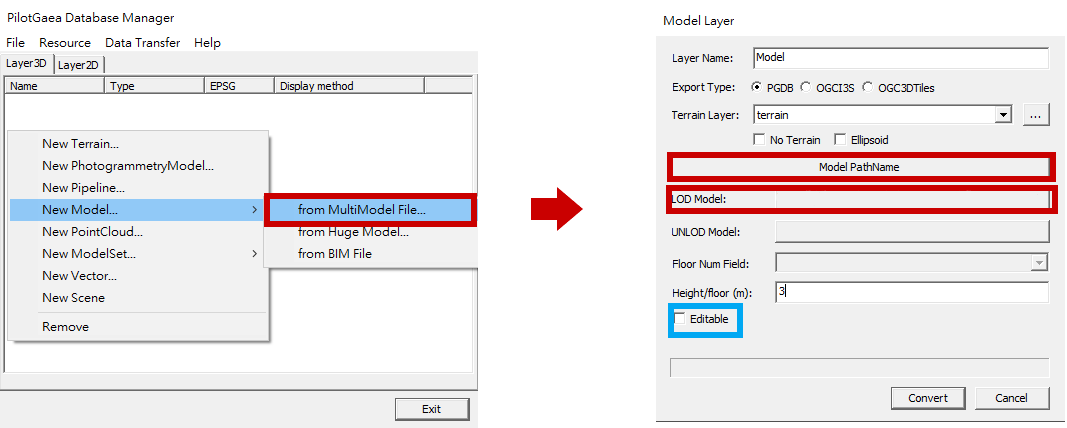

設定模型所在的資料夾，如果是 KMZ 格式可以點擊一下【Model PathName】，會變成【KMZ PathName】。

點擊【Convert…】，等待完成後，即會出現在列表中。

info [小提示]： 圖中藍線框起之[Editable]選項，可使用ArcGIS Pro外掛進行編修，開啟後會針對此外掛加入一些東西到DB內。
編修完成後能將資料轉換成 MapServer 可以使用的形式並更新到 MapServer 上。
官方發布的外掛功能範例，裡面包含一些外掛專案和對應到的 ArcGIS 專案。請搭配正確的組合使用否則有些外掛會無法運作。
簡單的外掛編修教學
官方發布的外掛功能範例github
ArcGISPRO外掛使用的api文件

BIM File

建築資訊模型(BIM)可以經由 Revit 配合外掛 3DViewExporter 輸出，轉檔器再將其讀取轉換成模型圖層，故其載入過程跟模型圖層相同。外掛輸出詳細操作請參考文件 3D_View_Exporter_Start。

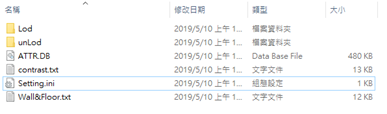

外掛輸出後的資料夾如下：

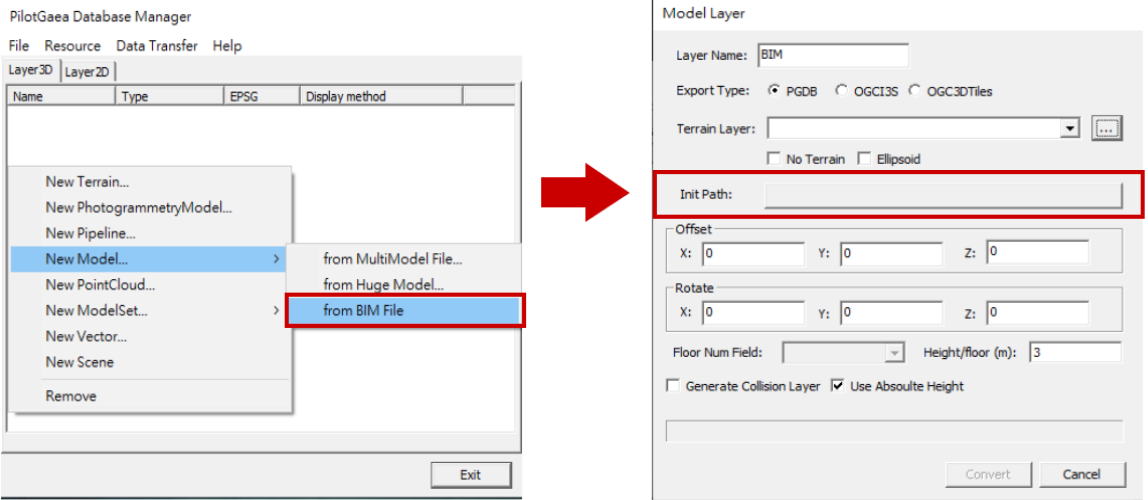

設定讀取BIM資料夾：

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

按下【Convert…】，開始轉檔，等待轉檔完成。

模型集圖層

[info] 小提示： Model / ModetSet 的轉檔API中有Mesh選項，Mesh可以將模型變成圖素，再轉成圖層。
Model / ModelSet 具有單模型轉檔能力，能簡化轉檔的複雜性，轉檔時可以多加利用。
目前支援的模型類型：.x|.dae|.3ds|.ply|.glb|.gltf|.3mf|.stl|.obj|.fgx|.osg|.osgb|.osgt
像glb/gltf這種帶有特殊描述的模型類型將會在轉檔時損失資訊，因此轉出效果會與預期不同，在轉檔時須稍加注意。

Shp File

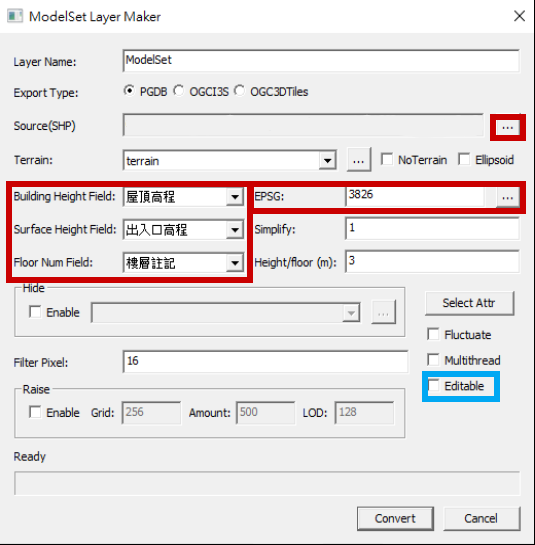

選擇Shp File後設定Shp檔的來源，Field中最少Building Height或Floor Num需填其中一個，設定EPSG後按下【Convert…】開始轉檔，等待轉檔完成。

Surface Height如果沒有設定，即是使用地形高度。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

Model File

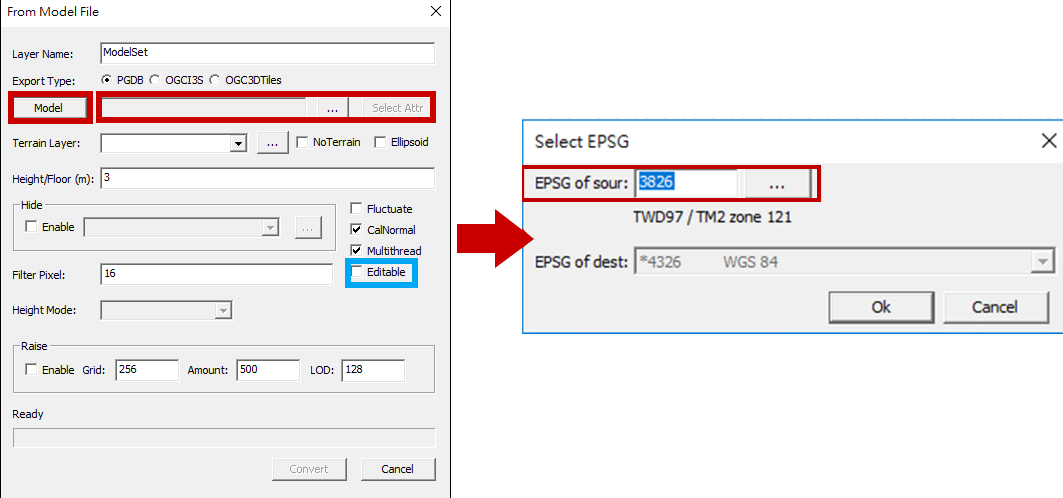

選擇Model File後，選擇模型檔的來源及檔案類型，按下【Convert…】開始轉檔，設定模型檔案的EPSG後，等待轉檔完成。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

CityGml File

選擇Model File後，選擇模型檔的來源及將檔案類型更改為CityGml，按下【Convert…】開始轉檔，等待轉檔完成。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

DB File

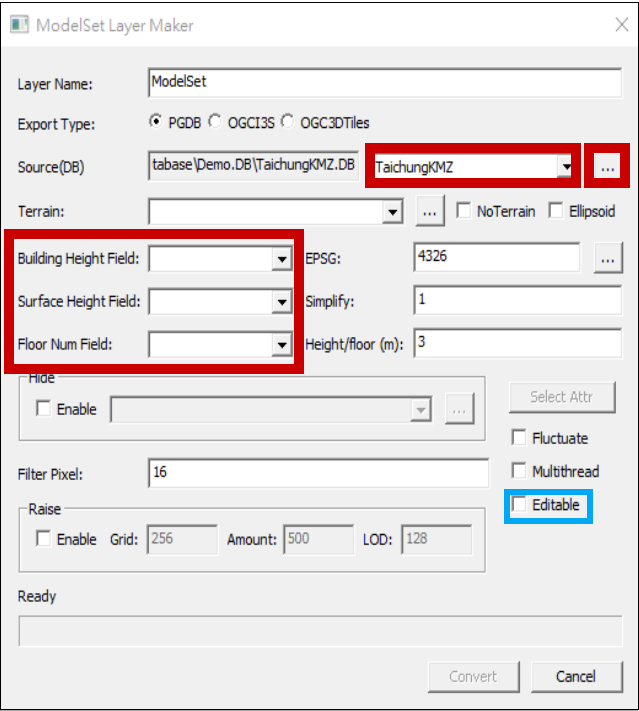

這個選項一般用於copy其他DB檔用，點選DB File後，選擇DB的來源及DB內的圖層，Field中最少Building Height或Floor Num需填其中一個。設定EPSG後按下【Convert…】開始轉檔，等待轉檔完成。

Surface Height如果沒有設定，即是使用地形高度。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

info [小提示]： 圖中藍線框起之[Editable]選項，可使用ArcGIS Pro外掛進行編修，開啟後會針對此外掛加入一些東西到DB內。
編修完成後能將資料轉換成 MapServer 可以使用的形式並更新到 MapServer 上。
官方發布的外掛功能範例，裡面包含一些外掛專案和對應到的 ArcGIS 專案。請搭配正確的組合使用否則有些外掛會無法運作。
簡單的外掛編修教學
官方發布的外掛功能範例github
ArcGISPRO外掛使用的api文件

KML File

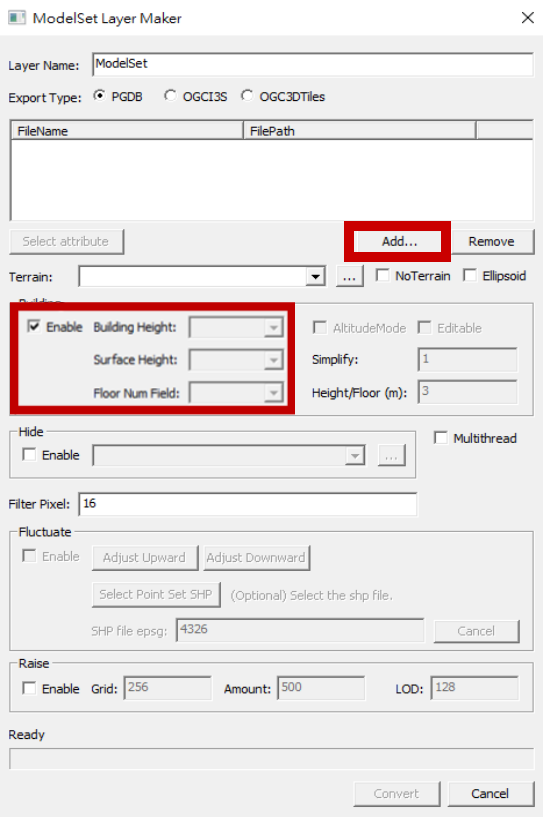

點選KML File後，選擇KML檔案路徑，Field中最少Building Height或Floor Num需填其中一項，設定EPSG後按下【Convert…】開始轉檔，等待轉檔完成。

Surface Height如果沒有設定，即是使用地形高度。

[info] 小提示： 3D模型於轉檔時須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇； 如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

點雲圖層

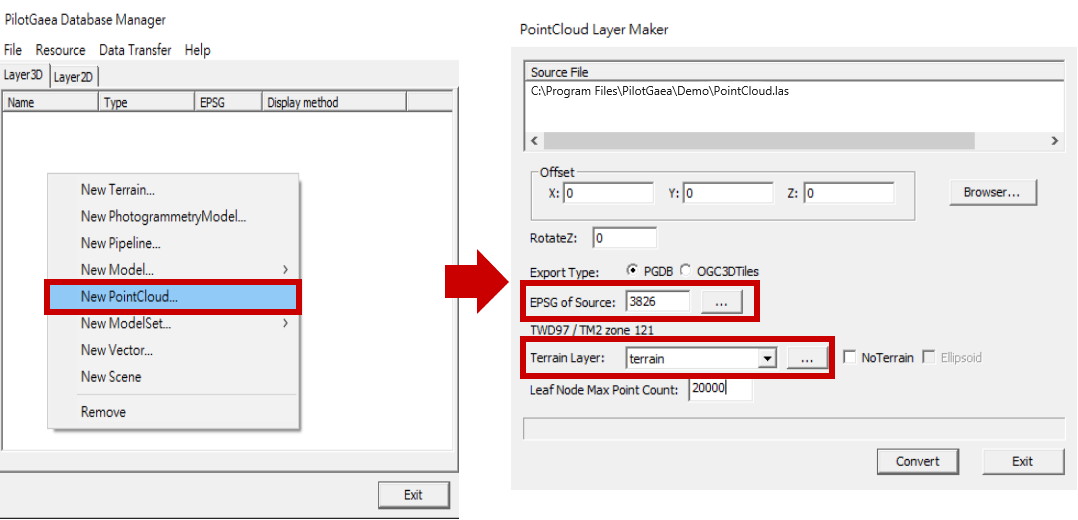

按下【Browser】選擇點雲資料的檔案，設定來源檔案的EPSG【EPSG of Source】，輸入目標的EPSG【EPSG of Destination】，如果有額外的地形檔案也能點擊【Get from terrain layer…】從地形取得。

[info] 小提示： 3D模型於轉檔時須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

向量圖層

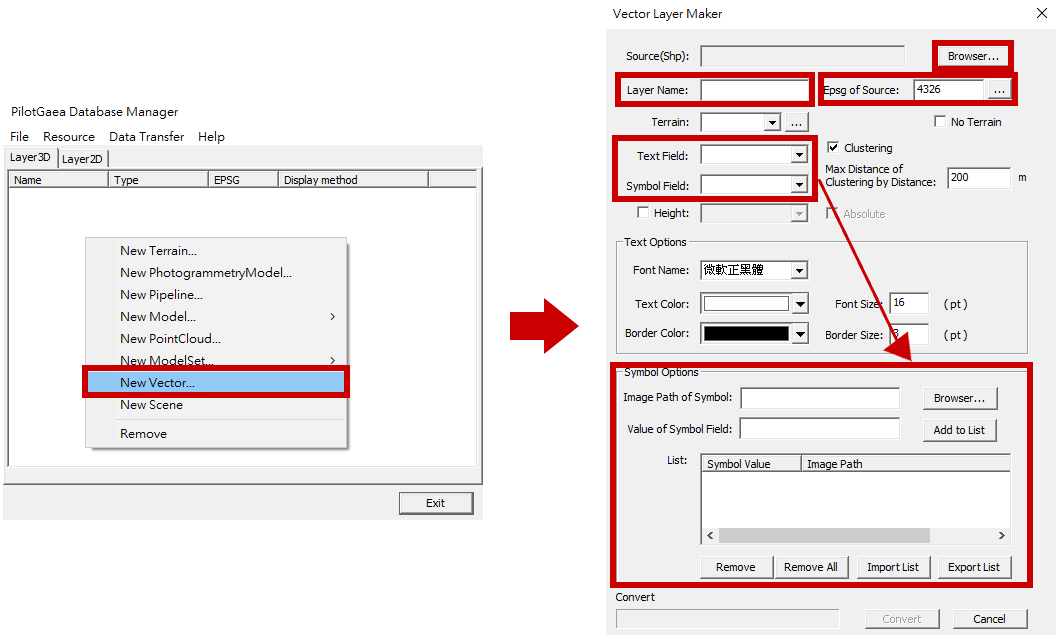

這裡需要設定的值有【Browser】、【EPSG of Source】、【Layer Name】、【Text Field】、【Symbol Field】

按下【Browser】選擇向量資料的檔案，設定來源檔案的EPSG【EPSG of Source】，設定圖層名稱【Layer Name】，各個點的名稱欄位【Text Field】以及圖形欄位【Symbol Field】。

在下方【Symbol Options】中加入圖片來源，開始轉檔的過程中會從symbol list中找出對應的名稱，並讀取對應圖片。

欲將圖片加入symbol list請點擊【Symbol Options】內的【browser】，並選擇所需要的圖片，最後加入【Add to list】即可。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

管線圖層

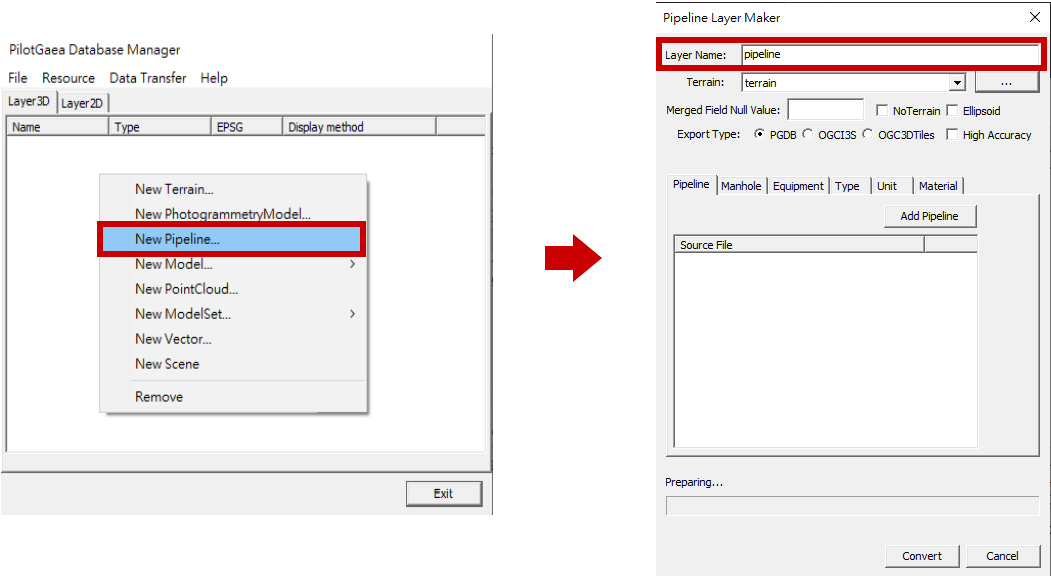

選擇【New Pipeline…】，輸入【Layer Name】

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

管線

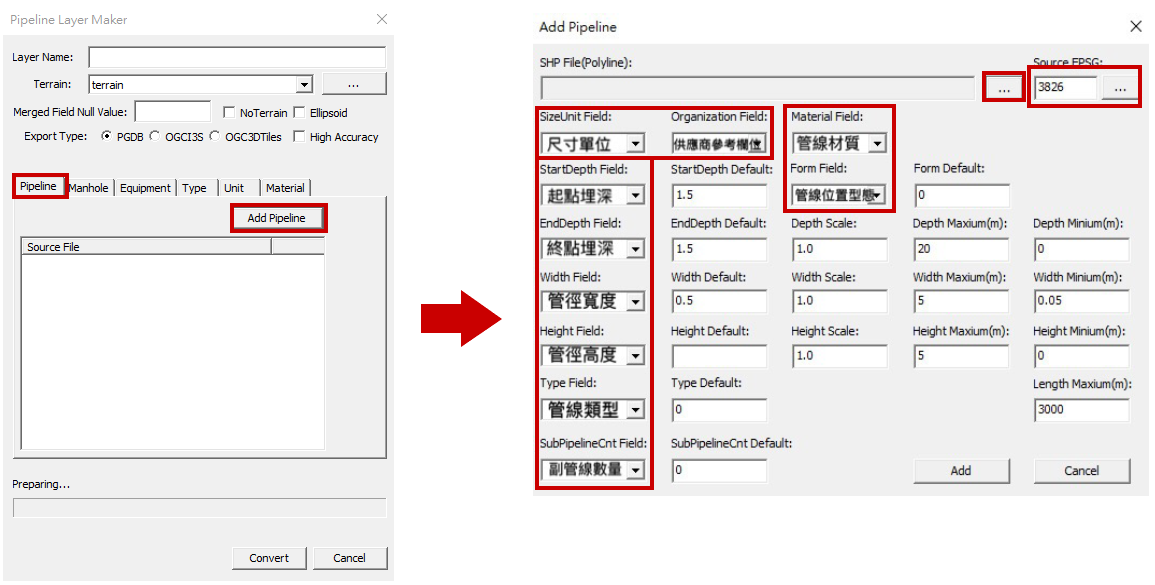

切換到Pipeline分頁，點擊【Add Pipeline】開啟新增管線設定視窗。 首先選擇管線來源及來源的 EPSG，接著設定下述幾個讀取欄位

人手孔

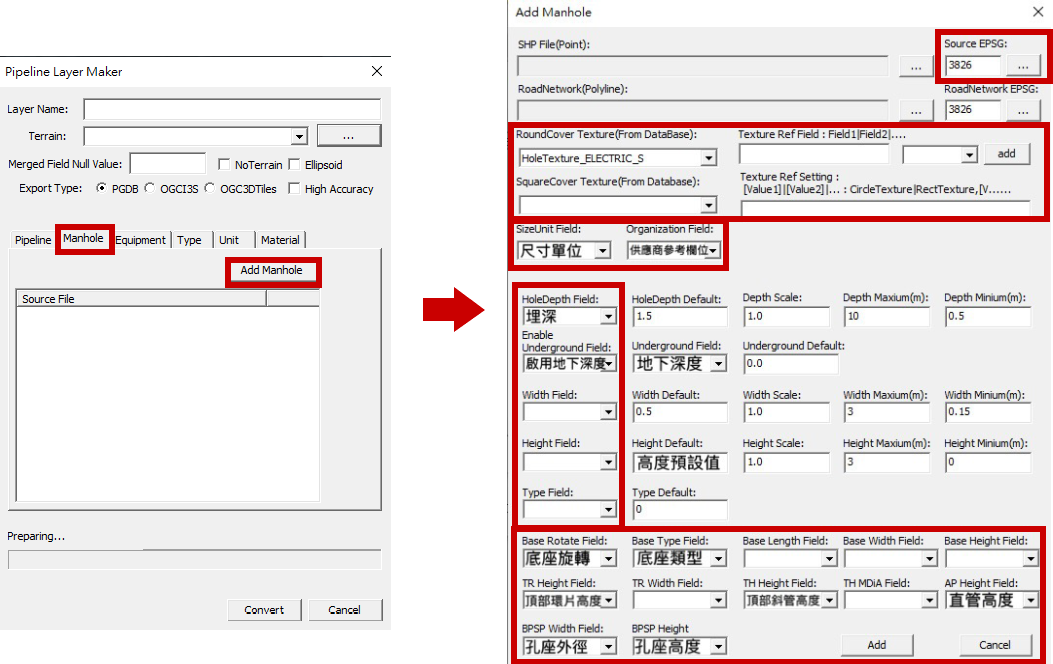

切換Manhole分頁，點擊【Add Manhole】開啟新增人手孔設定視窗。

首先選擇貼圖，貼圖分為左右兩部份，兩者擇一；左邊為內建的圓形及方形貼圖，右邊是設定參考Shp欄位內容，針對每筆資料的不同去取得相對應的貼圖。

當欄位設定的Height Field為零，此時人手孔會被當作直徑為Width Field內容值的圓形來設定，並進一步去取得圓形的貼圖。

貼圖的設定在轉檔器選單的 Resource → Resource Manager。

首先選擇人手孔來源及來源 的EPSG，設定完貼圖後接著設定下述幾個對應欄位

以上圖為例，綠色部分用於人孔蓋的埋深設定，新版的人孔蓋可以不用一直貼在地表。
Enable Underground field：選擇特定人孔蓋以調整高度。
Underground field：人孔蓋須調整的欄位高度。
Underground default：如未指定高度，即為此預設值。

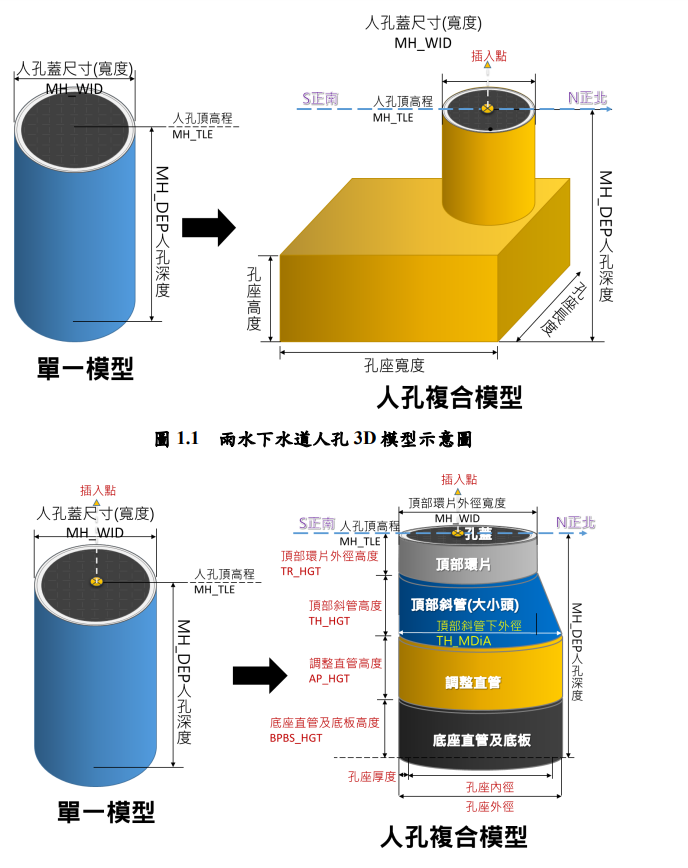

藍色部分則用於人孔複合模型，如下圖所示。

Form為管線模式，定義總共有地下、架空、附掛、渠道四種。目前實做兩種：
值為0時：人孔蓋在地底下；值為1時：人孔蓋長在地上。
Type為管線類型(ex:瓦斯管、自來水管)，會影響前端作畫時的配色(政府部門有各種管線類型相對應的代碼與顏色定義)。
下圖為Type Field 參考資訊，當管線的ID欄位是801開頭時，其為電信管線，配色將會動設成綠色。

設備

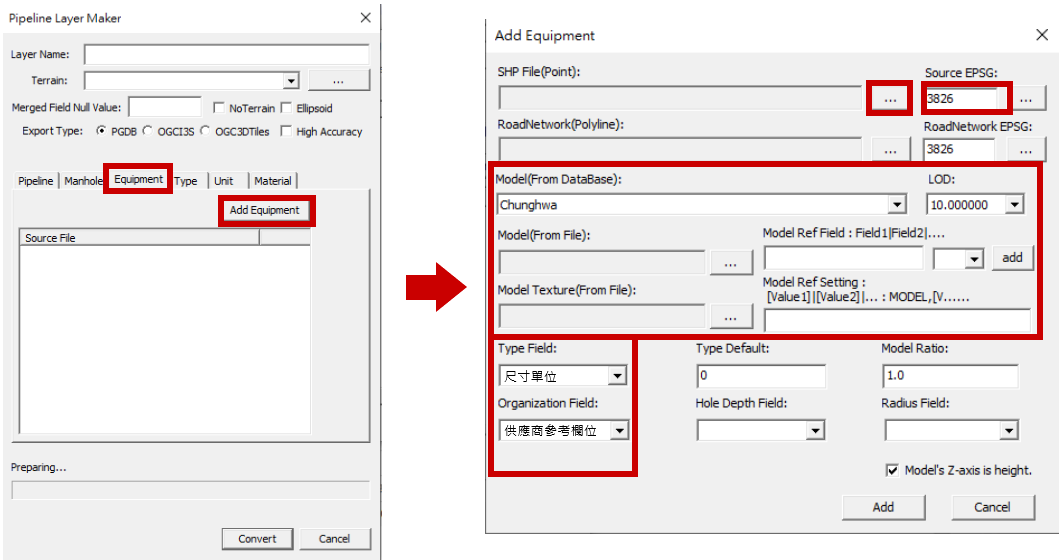

切換Equipment分頁，點擊【Add Equipment】開啟新增設備設定視窗。

首先選擇貼圖，有內建的模型、模型檔案及設定參考Shp欄位內容三種貼圖，三者擇其一，之後會針對每筆資料的不同去取得相對應的模型。

貼圖的設定在轉檔器選單的Resource → Resource Manager。

首先選擇設備來源及來源的EPSG，設定完模型後接著設定下述幾個讀取欄位：

上述三種完成一種，點擊【OK】等待完成後，即會出現在列表中。

OGC I3S與OGC 3DTiles圖層

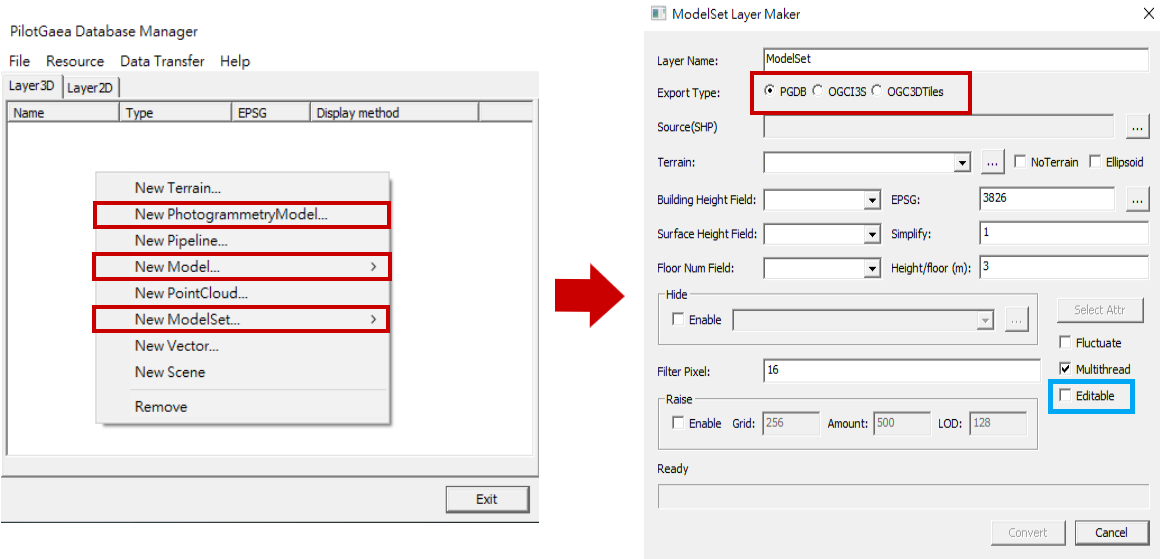

轉檔器有提供將 PhotogrammetryModel、Model 或ModelSet 輸出成 OGC I3S 及 OGC 3DTiles 的功能。

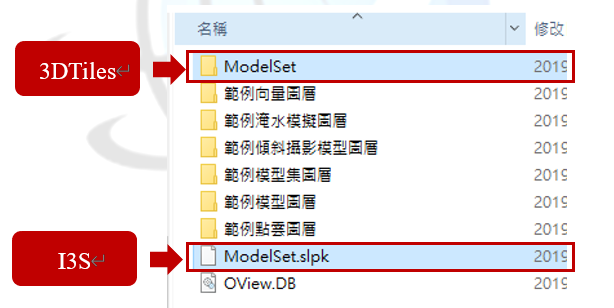

選擇後照著相關圖層設定，按下【Convert…】，會在轉檔器所建立的DB資料夾下看到對應的檔案。

[info] 小提示： 3D模型於轉檔時皆須參考地形。如果目前的DB裡已經有地形的話，轉檔器會自行選擇；如若沒有，請在加入模型前加入地形，或是參考已經轉檔好的地形DB。

info [小提示]： 圖中藍線框起之[Editable]選項，可使用ArcGIS Pro外掛進行編修，開啟後會針對此外掛加入一些東西到DB內。
編修完成後能將資料轉換成 MapServer 可以使用的形式並更新到 MapServer 上。
官方發布的外掛功能範例，裡面包含一些外掛專案和對應到的 ArcGIS 專案。請搭配正確的組合使用否則有些外掛會無法運作。
簡單的外掛編修教學
官方發布的外掛功能範例github

ArcGISPRO外掛使用的api文件
