模型集轉檔視窗程式

建立專案檔

[info] 小提示：
範例程式碼：Github
目標是使用 MicroSoft Visual Studio 2019(或以上之版本)建立一個名為 Windows Forms App 的應用程式。

步驟 1. 首先新增 Windows Forms App(.Net Framework) 專案，在此請使用[.Net Framework 4.7.2](含)以上的版本，接著為專案命名。本範例命名為 ModelSetConverterApp。

步驟 2. 請在右邊[方案總管]中找到[參考]，點擊滑鼠右鍵後點選[加入參考…]，視窗開啟後，選擇[瀏覽]頁籤，至安裝目錄下找到TMPEngine.dll檔案並按下[確定]，即可將 TMPEngine.dll 加入參考。

PluginSample

步驟 3. 加入參考後請於 Form 的設計視窗點擊滑鼠右鍵，並按下[檢視程式碼]在上方加入以下程式碼：

using PilotGaea.Serialize;
using PilotGaea.TMPEngine;
using PilotGaea.Geometry;

步驟 4. 請在組態管理員選擇適當的方案平台，設定為`x64 執行模式，並選擇 Release 方案組態。

ModelSetFileConversionApp

編寫轉檔程式

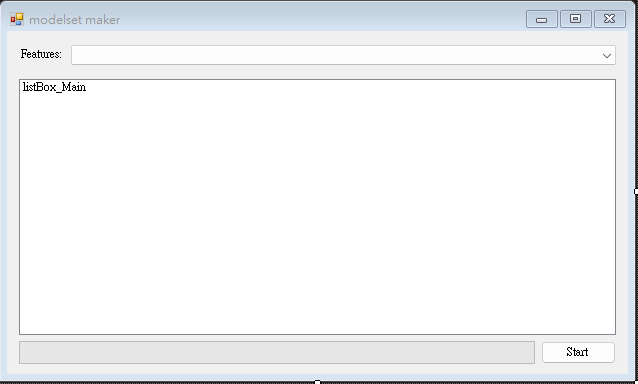

步驟 1. 建立 UI，於工具箱新增 ListBox、ProgressBar、ComboBox、Label、Button 控制項至表單中，將 ListBox 控制項的名稱設置為"listBox_Main"，並雙擊 Button 控制項以建立按鈕點擊事件函式。

ModelSetFileConversionApp

步驟 2. 於Form1()加入功能列表。

public Form1() {
    InitializeComponent();

    // 加入功能列表
    List<string> featureNames = new List<string>();
    featureNames.Add ("來源KMZ");
    featureNames.Add ("來源SHP");
    featureNames.Add ("來源MESH");
    featureNames.Add ("輸出OGC I3S");
    featureNames.Add ("輸出OGC 3DTiles");
    comboBox_Features.Items.AddRange (featureNames.ToArray ());
    comboBox_Features.SelectedIndex = 0;
}

步驟 3. 在點擊事件函式中建立名為 maker 的 CModelSetMaker 物件，並將 UI 預設為關閉。

private void button_Start_Click (object sender, EventArgs e) {
    EnableUI (false);
    // 將來源資料輸出成ModelSet圖層
    System.Environment.CurrentDirectory = @"C:\ProgramFiles\PilotGaea\TileMap"; // 為了順利存取安裝目錄下的相關DLL
    CModelSetMaker maker = new CModelSetMaker();
    Stopwatch m_Stopwatch = new Stopwatch();
}
private void EnableUI(bool enable)
{
    button_Start.Enabled = enable;
    comboBox_Features.Enabled = enable;
}

步驟 4. 為 maker 物件建立監聽事件，並於類別中新增以下三項事件函式。

m_Maker.CreateLayerCompleted += M_Maker_CreateLayerCompleted; ;
m_Maker.ProgressMessageChanged += M_Maker_ProgressMessageChanged;
m_Maker.ProgressPercentChanged += M_Maker_ProgressPercentChanged;

建立圖層完畢回傳設定：

private void M_Maker_CreateLayerCompleted(string LayerName, bool Success, string ErrorMessage)
{
    m_Stopwatch.Stop();
    string message = string.Format("轉檔{0}", (Success ? "成功" : "失敗"));
    listBox_Main.Items.Add(message);
    message = string.Format("耗時{0}分。", m_Stopwatch.Elapsed.TotalMinutes.ToString("0.00"));
    listBox_Main.Items.Add(message);
}

進度訊息回傳設定：

private void M_Maker_ProgressMessageChanged(string Message)
{
    listBox_Main.Items.Add(Message);
}

進度回傳設定：

private void M_Maker_ProgressPercentChanged(double Percent)
{
    progressBar_Main.Value = Convert.ToInt32(Percent);
}

步驟 5. 新增圖層，呼叫 maker.Create。

LayerName 為目標圖層名稱，可隨意取名。若 EXPORT_TYPE 不為 LET_DB，則為輸出檔名。
LayerDBFile 為目標圖層的資料庫路徑，欲儲存的資料庫。若 EXPORT_TYPE 不為 LET_DB,，則此字串為輸出路徑。
TerrainName 為來源地形的名稱, 請確認資料庫中的地形高程名稱。
TerrainDBFile 為來源地形高程的資料庫路徑。
MeshFileName 為來源模型路徑。
MeshEPSG 為來源模型的 EPSG。
ShpDir 為來源 SHP 檔所在的資料夾路徑。
EXPORT_TYPE 為要輸出的類型，有 LET_DB、LET_OGCI3S、LET_OGC3DTILES。預設 LET_DB。
FieldNames 為目標圖層的欄位名稱陣列。
FieldTypes 為目標圖層的欄位類型陣列。

// 設定必要參數
CModelSetMaker.MODELSET_CREATE_PARAM createParam = new CModelSetMaker.MODELSET_CREATE_PARAM();
createParam.LayerDBFile = string.Format(@"{0}\..\output\modelset_maker.DB", Application.StartupPath);
createParam.LayerName = "test";
createParam.TerrainDBFile = string.Format(@"{0}\..\data\terrain_maker\terrain.DB", Application.StartupPath);
createParam.TerrainName = "terrain";
createParam.ExportType = EXPORT_TYPE.LET_DB;
// 設定進階參數
switch (comboBox_Features.SelectedIndex)
{
    case 0: // 來源KMZ
        sourceData = new MODELSET_SRC(MODELSET_SRC.MESH_SOURCE_TYPE.MESH_SOURCE_KMZ);
        sourceData.MeshFileName = string.Format(@"{0}\..\data\modelset_maker\TC1036955_r1.kmz", Application.StartupPath);
        break;
    case 1: // 來源SHP
        sourceData = new MODELSET_SRC(MODELSET_SRC.MESH_SOURCE_TYPE.MESH_SOURCE_SHP);
        createParam.LayerDBFile = string.Format(@"{0}\..\output\modelset_maker_shp.DB", Application.StartupPath);
        createParam.HeightField = "height";
        createParam.ShpDir = string.Format(@"{0}\..\data\modelset_maker\gis_osm_buildings_a_free_1_20m.shp", Application.StartupPath);
        sourceData.MeshFileName = string.Format(@"{0}\..\data\modelset_maker\gis_osm_buildings_a_free_1_20m.shp", Application.StartupPath);
        sourceData.MeshEPSG = 4326;
        break;
    case 2: // 來源MESH
        sourceData = new MODELSET_SRC(MODELSET_SRC.MESH_SOURCE_TYPE.MESH_SOURCE_MESH);
        createParam.LayerDBFile = string.Format(@"{0}\..\output\modelset_maker_stl.DB", Application.StartupPath);
        sourceData.MeshFileName = string.Format(@"{0}\..\data\modelset_maker\to_stl_temp2.stl", Application.StartupPath);
        sourceData.MeshEPSG = 3826;
        sourceData.PosX = 179259.33;
        sourceData.PosY = 2502475.66;
        break;
    case 3: // 輸出OGC I3S
        createParam.ExportType = EXPORT_TYPE.LET_OGCI3S;
        createParam.LayerName = "modelset_maker_ogci3s";
        // 會在destPath目錄下產生layerName.slpk
        break;
    case 4: // 輸出OGC 3DTiles
        createParam.ExportType = EXPORT_TYPE.LET_OGC3DTILES;
        createParam.LayerName = "modelset_maker_ogc3dtiles";
        // 會在destPath目錄下產生layerName資料夾
        break;
}

步驟 6. 開始執行非同步轉檔。

m_Stopwatch.Restart();
// 開始非同步轉檔
bool ret = m_Maker.Create(createParam);
string message = string.Format("Create{0}", (ret ? "通過" : "失敗"));
listBox_Main.Items.Add(message);
ret = m_Maker.NewEntity(sourceData);
message = string.Format("NewEntity{0}", (ret ? "成功" : "失敗"));
listBox_Main.Items.Add(message);
ret = m_Maker.EndCreate();
message = string.Format("EndCreate{0}", (ret ? "通過" : "失敗"));
listBox_Main.Items.Add(message);
